钢质环氧套筒补强修复服务

真空负压钢质环氧套筒补强修复成功应用1000套以上



       真空负压钢质环氧套筒补强修复技术是四川德源石油天然气工程有限公司在传统钢质环氧套筒基础上,研究发明的真空负压安装工艺,配合高强度环氧灌注胶,设计开发的免焊接管道补强修复技术。专业用于环焊缝缺陷、螺旋焊缝缺陷、凹陷、严重腐蚀缺陷的补强修复。整套产品由钢质套筒、高强度环氧灌注胶、端密封胶、及配套附件组成。

       2011年至今,已成功应用于西气东输、西南管道、西部管道、北京管道、西南油气田、长庆油田、中海油珠海管道、川气东送、榆济管道、大鹏LNG、壳牌中国、深圳燃气、佛山燃气、广东管网等各类管线上,为客户消除安全隐患1000处以上。

  • 环氧套筒灌注装置
  • 钢管的外防腐补口层
  • 钢管的补强套筒灌注装置
  • 复合材料补强修复施工服务
  • 防腐保温工程服务
  • 钢质环氧套筒补强修复服务
  • 法兰/绝缘接头渗漏治理
  • 管道定向钻穿越环氧玻璃钢机械化预制

产品特点

  真空负压安装工艺,有效避免套筒内气泡和空腔的产生

  分担修复部位高达45%-65%的内应力,分担80%的弯矩

  运行压力2Mpa以上就开始分担管道缺陷部位的应力

  免焊接安装,不会产生新的应力集中,不影响管道输送

  设计生产安装全流程可追溯







性能指标



管径范围

Φ159-Φ1422

设计压力

≤15Mpa

适用缺陷

内外⾦属损失、内外腐蚀、裂纹、凹陷、环焊缝缺陷、螺旋焊缝缺陷等

适用温度

-40℃~80℃

套筒材质

Q345

套筒设计厚度

满足管道设计压⼒要求

套筒设计长度

≥1.5D

套筒连接方式

螺栓连接

灌注方式

真空负压

分担应力比例

分担内应⼒45%-65%,分担弯矩80%

持续十年的可靠性研究



       2011年至今,公司与西南交大联合,从材料性能、安装工艺、内应力+弯矩复杂载荷试验、现场修复效果等方面,开展了长期的钢质环氧套筒应用可靠性测试研究,形成了真空负压钢质环氧套筒设计标准和修复技术标准,通过了中国特检院和中石油相关专家的论证评审,在Φ1219 、Φ1016、Φ914等大口径高钢级管道开展了现场应用,是国内目前唯一经历了10年长期可靠性跟踪试验的钢质环氧套筒修复技术,已成功应用于多项国家重点工程,可靠应用时间长达10年以上。

  • 实验室疲劳试验

    实验室疲劳试验

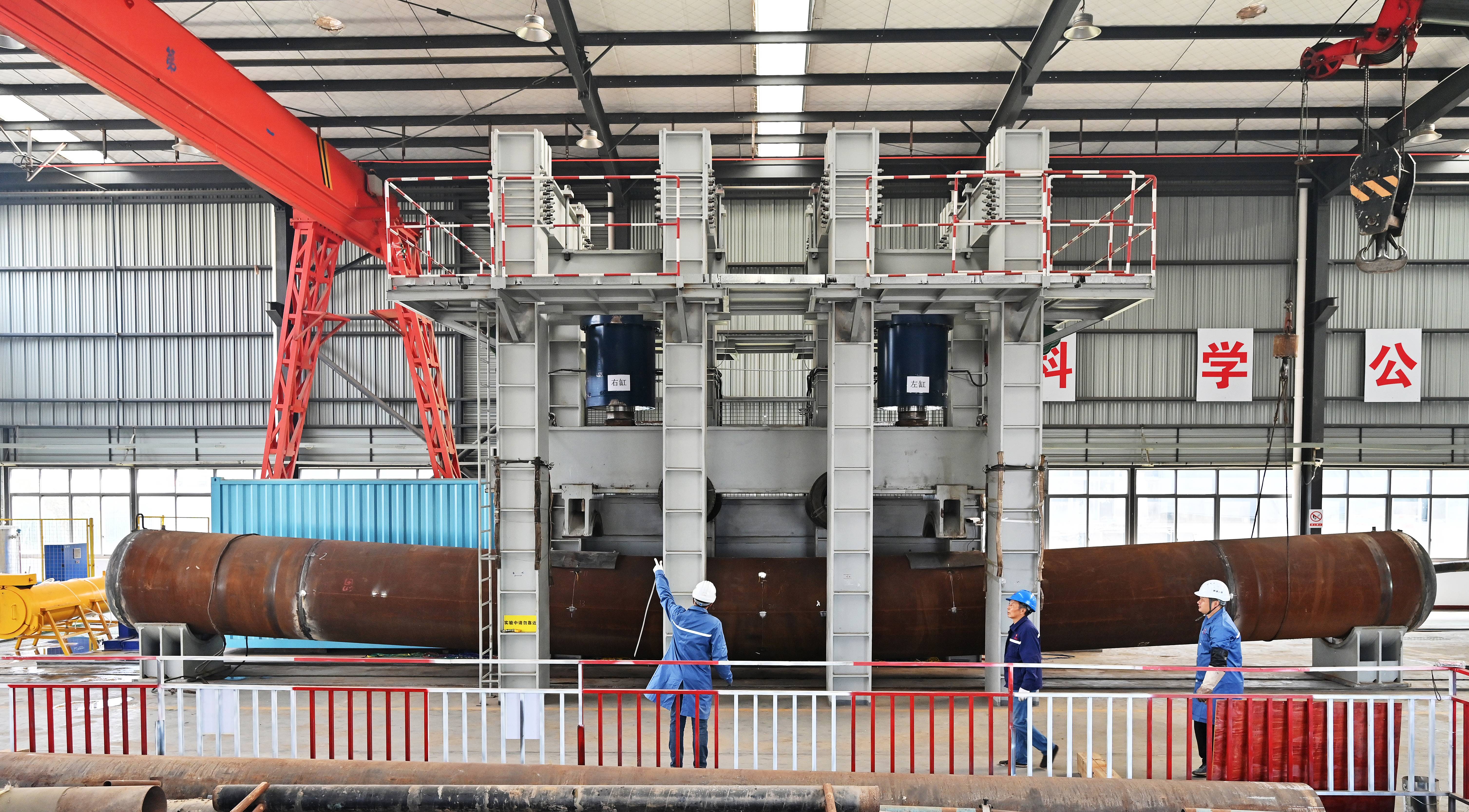

  • 复杂荷载试验

    复杂荷载试验

  • 有限元模拟

    有限元模拟

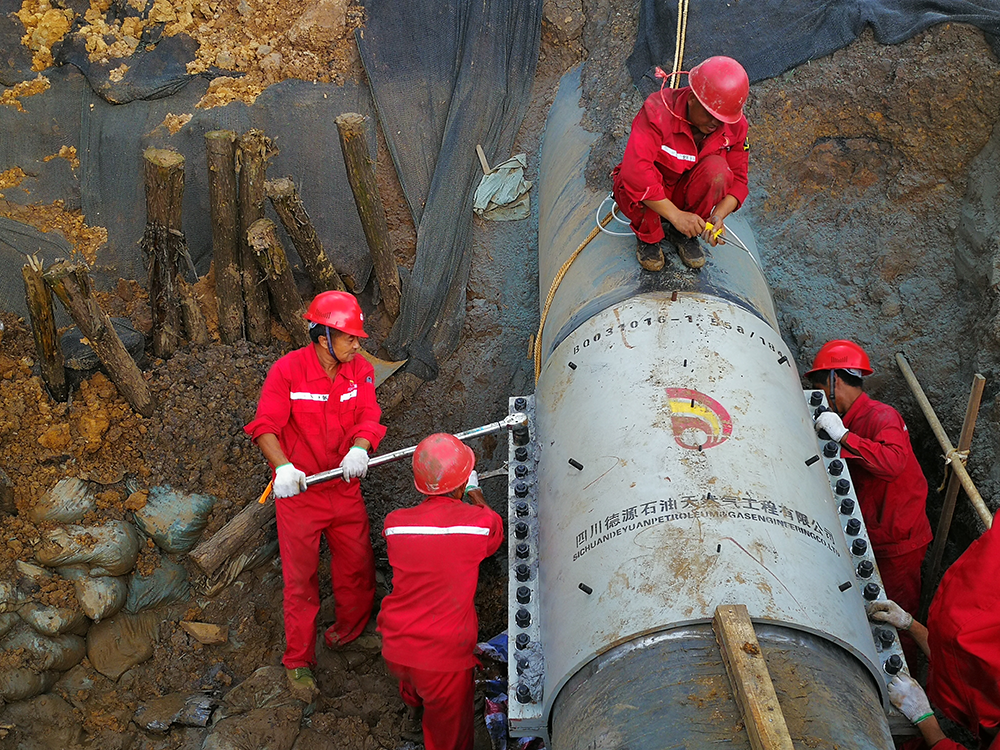

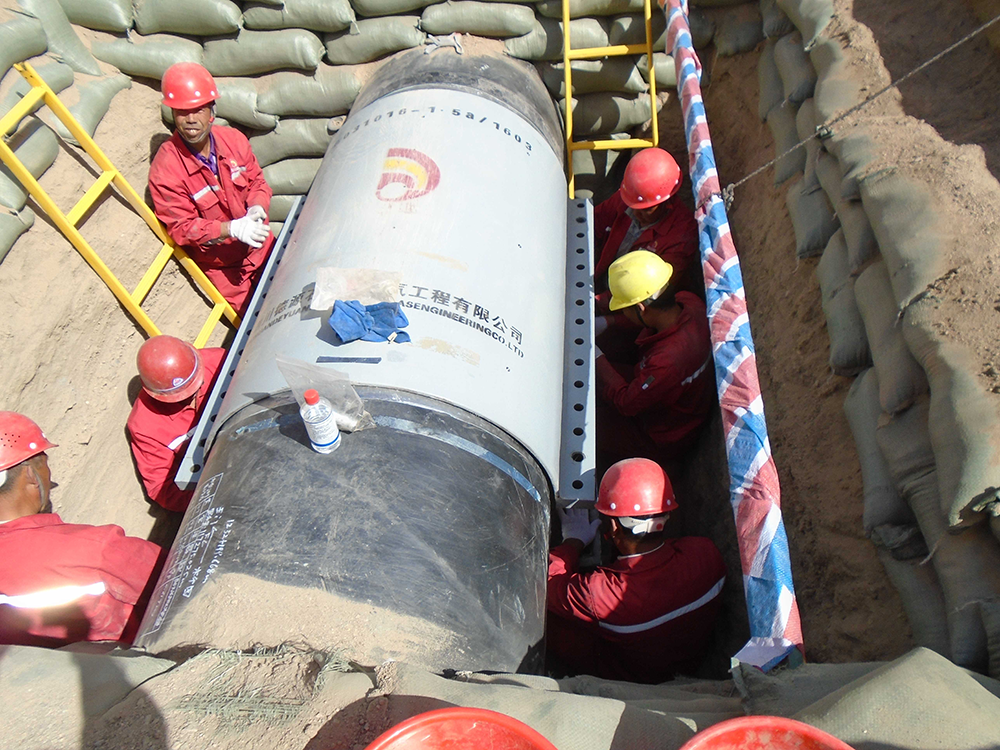

典型应用

  • Φ219管道应用

    Φ219管道应用

  • Φ508管道应用

    Φ508管道应用

  • Φ1016管道应用

    Φ1016管道应用

  • Φ1219管道应用

    Φ1219管道应用

  • 连续9m管道应用

    连续9m管道应用

  • 弯管应用

    弯管应用
